26 februari 2006
CNC inlegwerk

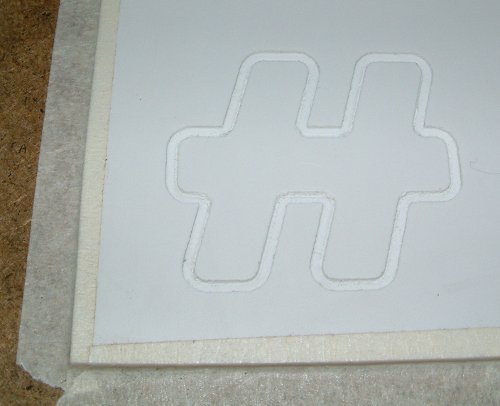

Nu de CNC freesmachine volgens tekening kan frezen, gaan we de nauwkeurigheid test door een stukje inlegwerk te maken. De "H" van hemey wordt omgezet naar een freesbanen voor het inlegdeel (de frees moet dan een halve freesdiameter naar buiten). Dan wordt de freesbank gestart en de "H" wordt uitgefreesd.

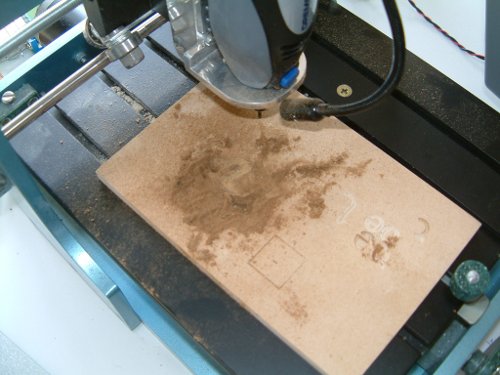

Daarna moet het pocket uitgefreesd worden waar het inlegdeel ingepast moet worden. De outline van de "H" wordt nu een halve freesdiameter naar binnen ge"offset", en daarna nog een paar keer met 0.8 keer de freesdiameter. Een testplankje MDF onder de freesbank leggen en graven maar:

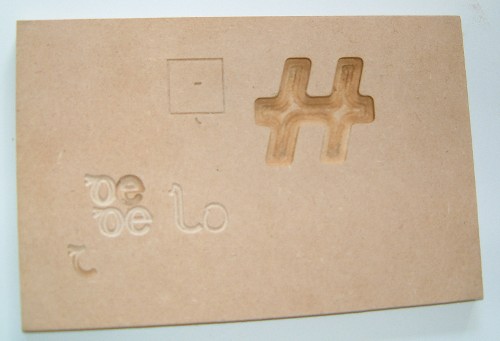

Na een tijdje houden we een mooi pocket over:

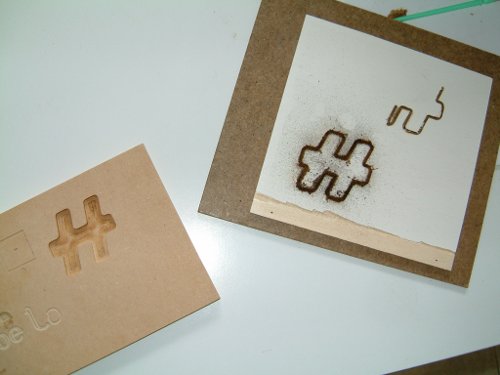

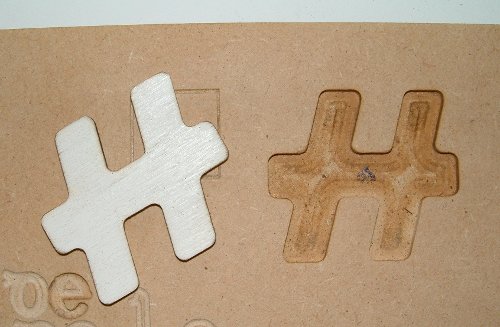

We hebben nu een mooi setje:

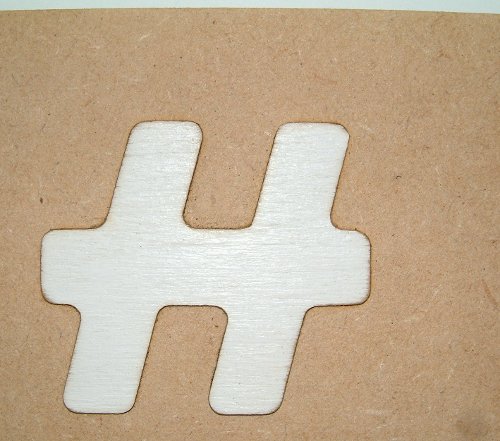

en YES! hij past perfect!
Edgar gaat nu een verbeterde versie van de freesbank bouwen, Jos gaat een nette versie van de electronica maken zodat alles netjes in een machine past zonder allerlei losse printen, voedingsapparaten en snoeren..
