zondag 5 februari 2005
electronica
Tijd om de electronica te monteren. Om geen last te krijgen van brom en ruis is eerst een goed afscherming met latoenkoper in de caviteiten geplakt. Gewoon knippen, plakken en aarden. Vervolgens kunnen de elementen, de 500k potmeters, de condensatoren, de jack connector en de schakelaar gemonteerd worden. Er wordt steeds afgeschermde snoer gebruikt voor de verbindingen omdat de gaten aan de binnenkant niet afgeschermd zijn. Er is gebruik gemaakt van een standaard bedrading voor een gitaar met twee humbuckers, zie bijvoorbeeld Les Paul wiring diagram. Om zoveel mogelijk klankkleur te kunnen aanpassen hebben we potmeters met een push-pull schakelaar toegepast voor de toonregelaars. Deze schakelaars zijn zodanig bedraad dat door het uittrekken van de knop een van de speolen van de desbetreffende humbucker kortgesloten wordt zodat we een single coil geluid krijgen. Hiermee wordt het palet klankkleuren zo groot mogelijk!

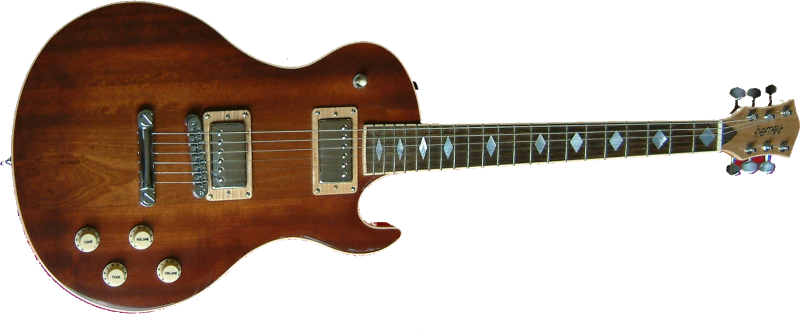

En toen was de gitaar eindelijk klaar! Spelen maar! (uhh voor Edgar dan wel te verstaan. Jos moet het eerst nog leren!)
